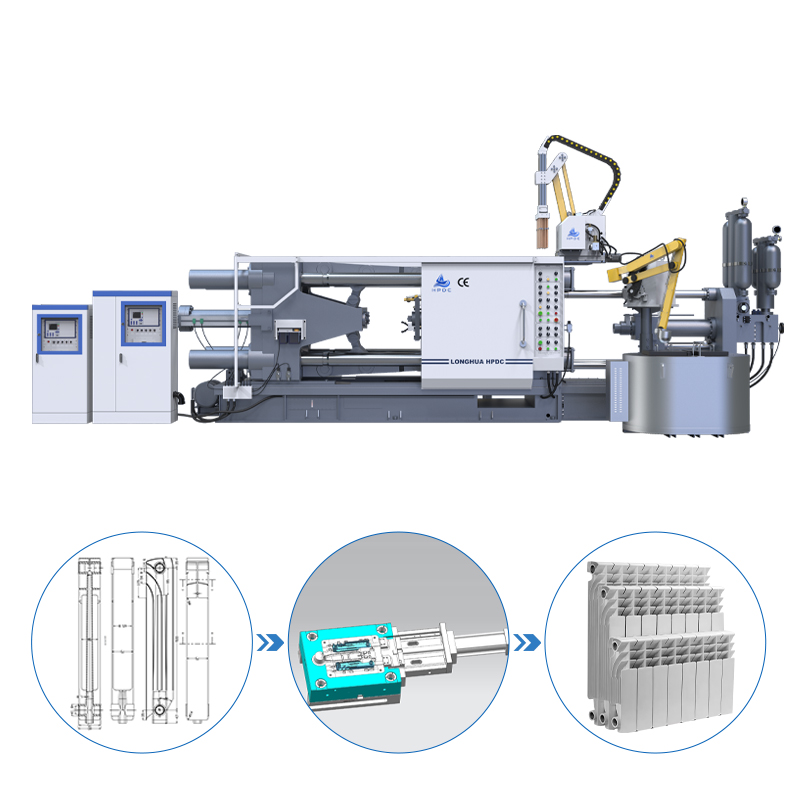

estrutura da máquina de fundição sob pressão：
Da estrutura geral: estrutura da coluna, estrutura, injeção, hidráulica, elétrica, lubrificação, refrigeração, segurança
Considerando os pontos de funcionamento da máquina: mecanismo de fixação, mecanismo de injeção, transmissão hidráulica, controle elétrico, proteção de segurança.
Mecanismo de fixação:
Função: realiza principalmente as ações de fechar o molde, travar o molde e ejetar o produto.
1. composição
(1) Três placas: placa do assento móvel, placa do assento final, placa traseira
(2) Coluna de Corinto: mecanismo de virabrequim: dobradiça longa, dobradiça pequena, dobradiça em gancho e conectada com a placa de assento do tipo móvel, placa traseira e cilindro hidráulico fechado
(3) mecanismo ejetor: cilindro hidráulico ejetor, dedal, fixado na placa de assento móvel
(4) Mecanismo de ajuste do molde: motor de ajuste do molde, conjunto de engrenagens, fixado na placa traseira
(5) Sistema de lubrificação: bomba de lubrificação de cotovelo curvo, dreno de óleo, tubo de óleo, derivação
2. Características do trabalho
(1) Mecanismo de flexão do cotovelo:
- O efeito do aumento da força através do sistema de biela articulada pode amplificar o empuxo do cilindro hidráulico de fixação de 16 a 26 vezes, reduzindo o consumo de combustível, o diâmetro do cilindro hidráulico de fixação e a potência da bomba, para se obter a mesma potência.
- É possível realizar o movimento de fechamento do molde em velocidade variável: durante o processo de moldagem, a velocidade da placa de base do molde móvel parte de zero rapidamente até o máximo, depois diminui gradualmente, com o cotovelo de flexão endireitando-se até o final, a velocidade de fechamento do molde torna-se zero e, em seguida, o molde entra em estado de travamento automático.
- Quando a matriz de fixação é desativada, a força de empuxo pode ser removida: quando a matriz de fixação está apertada e a haste articulada é estendida em linha reta, ocorre o travamento automático. Nesse ponto, o empuxo do cilindro hidráulico de fixação pode ser removido. O sistema de fixação permanece fechado.
(2) Mecanismo de ejeção:
Após a máquina abrir o molde, a haste de empurrar e o pino de saída podem ser ejetados através do movimento relativo da haste do pistão do cilindro hidráulico. A força, a velocidade e o tempo de ejeção podem ser ajustados pelo sistema hidráulico, e o uso de um cilindro hidráulico duplo permite uniformizar a força da haste de empurrar, proporcionar um movimento suave e uma distribuição mais adequada dos orifícios de ejeção.
(3) Mecanismo de ajuste do molde:
Ajustando o motor do molde para acionar o conjunto de engrenagens, a placa traseira e o gabarito móvel da estrutura da coluna de travamento do molde se movem ao longo da haste de tração na direção axial, de modo a expandir ou reduzir a distância entre a placa de assentamento para finalização dinâmica. Consulte a especificação para obter os parâmetros.
(4) Sistema de lubrificação:
Para reduzir o desgaste por movimento, é necessário manter o óleo lubrificante adequado na superfície de movimento. Além disso, para obter uma lubrificação precisa e controlada, utiliza-se uma bomba de lubrificação e um sistema de lubrificação automática.
(5) Mecanismo de injeção
- Função: injetar o metal hidraulicamente na cavidade do molde para preenchê-la.
- Composição: conjunto do cilindro hidráulico de injeção, cilindro de alimentação, conjunto do martelo, conjunto do acumulador de injeção rápida, conjunto do acumulador pressurizado.
(6) Sistema de transmissão hidráulica
Função: através dos componentes hidráulicos (componentes de potência, componentes de execução, componentes de controle, componentes auxiliares, fluido de trabalho) e da transmissão de energia em circuito fechado, de forma a realizar uma variedade de ações.
Composição:
① Composição do sistema hidráulico
- Elemento de potência -- bomba hidráulica
- Elemento de execução -- cilindro hidráulico/motor hidráulico, respectivamente para realizar movimento linear e rotativo
- Componentes de controle - válvulas de controle (direcional, de pressão, de fluxo, etc.), controlam e ajustam a direção, a pressão e a vazão do óleo no sistema hidráulico, para atender aos requisitos de movimento dos componentes principais.
- Componentes auxiliares - tanque de óleo, filtro, acumulador, trocador de calor, manômetro, conexão de tubulação, dispositivo de vedação, etc.
- Fluido de trabalho - óleo hidráulico
② Composição do sistema hidráulico da máquina de fundição sob pressão:
Tanque de óleo, bomba hidráulica, cilindro hidráulico de abertura, cilindro hidráulico de ejeção, cilindro hidráulico de injeção, motor hidráulico de ajuste, componentes de controle hidráulico, acumulador hidráulico, filtro, etc.
Acumulador hidráulico
- A função é utilizada para armazenar uma certa quantidade de líquido e, quando necessário, complementar o óleo hidráulico do mecanismo de injeção, adicionando pressão e velocidade constantes.
- Âmbito de aplicação: adequado para sistemas de grande volume e grande fluxo, com temperatura entre -53℃ e 121℃.
- Categorias comuns: tipo pistão, tipo bolsa de ar
(4) filtro
- Filtrar impurezas, reduzir a poluição ao nível permitido e garantir o funcionamento normal do sistema.
- Categorias comuns: tipo rede, tipo com espaçamento entre linhas, tipo com núcleo de papel, tipo sinterizado (tipo rede para máquina de fundição sob pressão)
(5) o tanque de combustível
- A função do reservatório de óleo é garantir que o sistema hidráulico esteja cheio e com o fluido de trabalho adequado, além de promover a dissipação de calor, permitindo a saída do ar do óleo e a precipitação de impurezas.
- Estrutura do tanque de óleo da máquina de fundição sob pressão: integral: é composta por um tanque de óleo principal, um tanque de alimentação e um tanque de retorno, todos conectados por tubulações.
(6)Filtro de ar
- A função do filtro de óleo hidráulico é impedir a entrada de impurezas no tanque, ao mesmo tempo que, juntamente com a ventilação, equilibra a flutuação do nível do líquido.
- Filtro de ar e óleo comumente usado em máquinas de fundição sob pressão
(7) Proteção de segurança
- Função para garantir a segurança na produção e prevenir acidentes.
- Composição: proteção da área de injeção, proteção da área de fixação, sistema de controle de segurança, proteção de segurança de parada de emergência.
- Composição de proteção da zona de injeção, função de porta de segurança antes e depois, cobertura da placa de assento do molde móvel, defletor de material em suspensão. Impede respingos de metal líquido durante a injeção.
- Composição protetora da área de fechamento do molde, função de porta de segurança antes e depois, tampa da placa de assento do molde móvel, tampa da placa traseira, tampa traseira do cotovelo, tampa frontal do cotovelo. Evita lesões acidentais ao dobrar o cotovelo ou o dedal do molde.
- O sistema de controle de segurança é composto pelos sistemas de controle das portas de segurança dianteira e traseira, controlados respectivamente pelo sistema e pelo CLP (Controlador Lógico Programável).
- Proteção de segurança com parada de emergência: acione o interruptor de parada de emergência e configure o visor e o alarme.
(8) Controle elétrico
- Composição: motor, sistema de controle PLC, diversos componentes elétricos, circuito elétrico
- Função: fornecer energia para a máquina e garantir que ela funcione de acordo com a pressão, velocidade, temperatura e tempo predeterminados.
O princípio de funcionamento e o princípio de funcionamento hidráulico podem ser analisados de acordo com o diagrama elétrico da máquina.
