Instruções do robô servo-concha：
A quantidade de sopa pode ser ajustada com precisão de acordo com o tamanho do produto para reduzir a perda de custos causada pela operação artificial e fadiga; além disso, também evita riscos à segurança humana e aumenta a produção, especialmente para a garantia fundamental da qualidade do produto.
Robô de concha e sistema de concha:
Robôs servo-ladler de alta qualidade desempenham um papel importante no processo de fundição, pois panelas de tamanho incorreto podem levar a custos substanciais de refusão. O avançado sistema automatizado de passagem robótica da Longhua Die Casting Machine Co., Ltd. atinge 99% +% de precisão e pode derramar continuamente a solução de metal fundido do forno no copo de alimentação da máquina de fundição sob pressão.
Desempenho preciso, seguro e repetível:
Nossos produtos apresentam servomotores e atuadores que permitem acionamento de servomotor de quatro eixos, e nosso circuito de sistema proprietário Smart Probe ™ Ladler evita imersão. Nosso sistema de programação de software é desenvolvido em conjunto pela Academia Chinesa de Ciências e nossa empresa, com certificação de certificado de patente nacional, pode alternar vários idiomas, tem a capacidade de modificar, pode ser escrita de acordo com suas necessidades de produção.
Características técnicas do robô servoconcha:
1. Os principais acessórios e componentes elétricos são peças importadas, controle PLC, configuração de seleção de função arbitrária da tela de toque;
2. Estrutura da biela, acionamento duplo servo motor, conexão direta do redutor, melhora a estabilidade e a vida útil da máquina;
3. Alta precisão de alimentação de sopa, aumenta a velocidade de caminhada do braço e estabilidade de corrida e capacidade de produção eficiente;
4. Braço para frente/para trás e enchimento/sopa tomando controle do servo motor, a velocidade pode ser ajustada; Função de freio do motor, sopa de alumínio não é fácil de derramar;
5. Com função de exibição de código de falha, fácil de revisar.

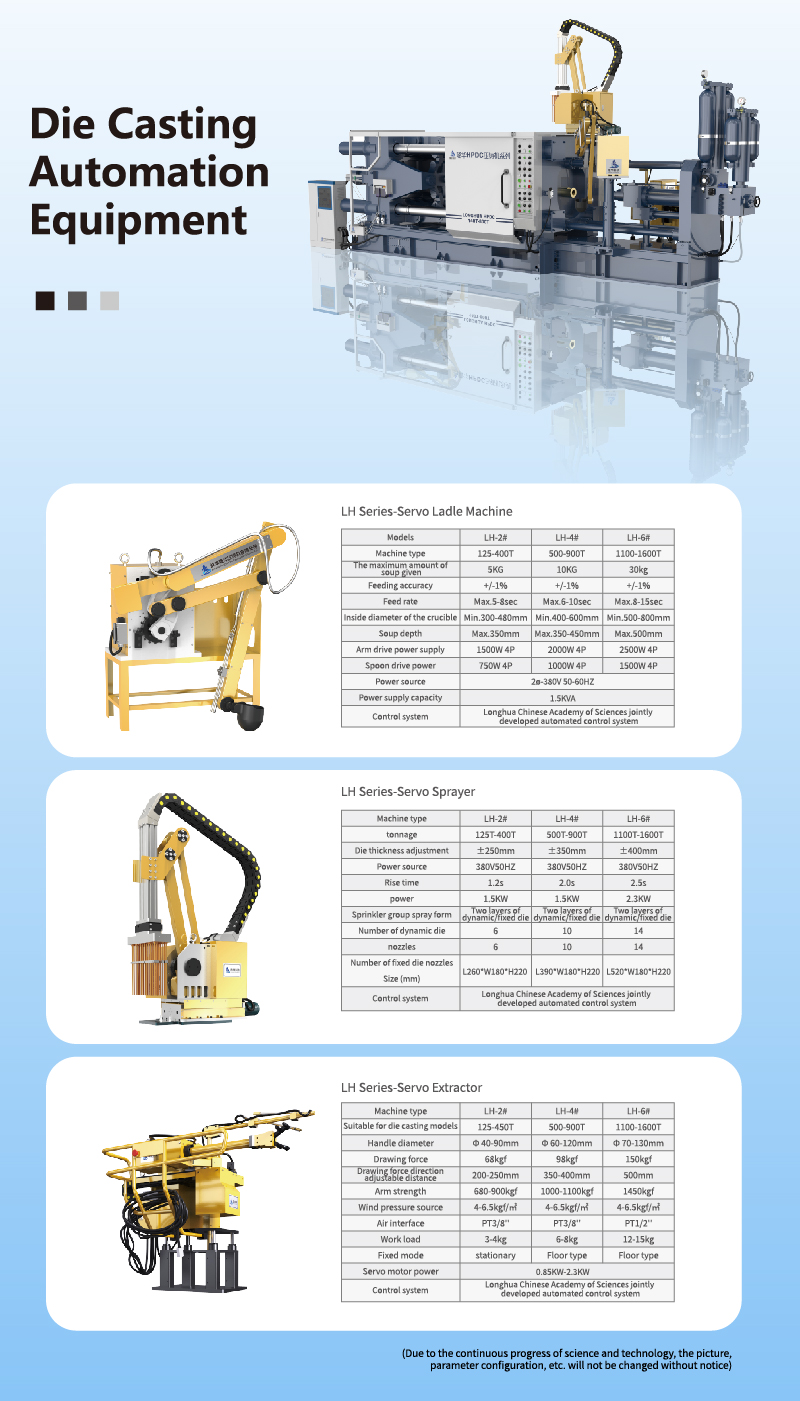

Principais parâmetros do robô servo-concha:
|
Especificações /models |
2# |
4# |
5# |
6# |
|
Adequado para modelos de fundição |
50-450T |
500-900T |
1000-1300T |
1600-3000T |
|
Dê a quantidade máxima de sopa |
4,5KG |
10KG |
20kg |
35kg |
|
Para a precisão da água de alumínio |
+/-1% |
+/-1% |
+/-1% |
+/-1% |
|
A taxa de concha de água de alumínio |
Máx. 5-8 seg. |
Máx. 10-15 seg. |
Máx. 15-25 seg. |
Máx. 35 seg. |
|
O cadinho de diâmetro interno |
Min.300-480mm |
Min.520-550mm |
Mínimo de 800 mm |
Mín. 850 mm |
|
Tome a profundidade da sopa |
Máx. 350 mm |
Max.350-450mm |
Máx. 500 mm |
Máx. 500 mm |
|
Potência de acionamento do braço |
1500W 4P |
2000W 4P |
2500W 4P |
3000W 4P |
|
A colher aciona a fonte de alimentação |
750W 4P |
1000W 4P |
1500W 4P |
2000W 4P |
|
A fonte de energia |
2°-380V 50-60HZ |
2°-380V 50-60HZ |
2°-380V 50-60HZ |
2°-380V 50-60HZ |
|
A capacidade de energia |
1,5 KVA |
1,5 KVA |
1,5 KVA |
1,5 KVA |
|
Fonte de alimentação operacional |
CC24V |
CC24V |
CC24V |
CC24V |
|
Peso da máquina |
350-400KG |
450-500KG |
600KG |
800KG |
|
O tamanho da máquina |
1300*650*1100 |
1300*650*1100 |
1300*650*1100 |
/ |
Configuração principal do robô servo-concha:
|
Nome |
Unidade/Modelos de P&D |
Fabricação (origem) |
|
Programação de computadores |
Instituto Hefei da Academia Chinesa de Ciências * Bengbu Longhua |
Bengbu Longhua (China) |
|
Xinjie servo motor + unidade |
MS5G-130STE-CS07220BZ-21P5 |
Xinjie (China) |
|
Xinjie servo motor + unidade |
MS5H-60STE-CS0133OB-20P4 |
Xinjie (China) |
|
A interface homem-máquina |
TG765-MT |
Xinjie (China) |
|
consequência |
6208/6207/6206... |
NSK (Japão) |
|
A corrente |
40M/50# |
KCM (Japão) |
|
Retransmissão |
RXM2L2B2BD/24VDC/24AC |
Schneider (França) |
|
Linha de alta temperatura |
2,7m*4=10,8m |
Kraby (Japão) |
|
Operação do interruptor |
XB2BD21C/XB2BD53C |
Schneider, (França) |
|
Carregador |
NES-50-24 |
Ming Wei (Taiwan, China) |
|
Niklas RV redutor |
BX40E-153-F |
Suzhou (China) |
|
O redutor planetário Nicholas |
AB60-40 |
Suzhou (China) |
|
CLP de controlador lógico programável |
FX5U-40MT/ES |
Mitsubishi (Japão) |
