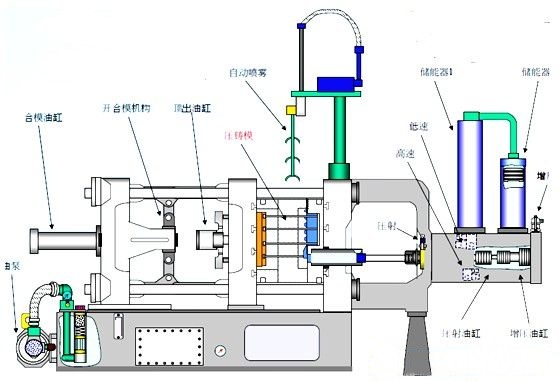

A horizontal máquina de fundição sob pressão em câmara fria é um tipo de equipamento comumente usado para fundição sob pressão de metais não ferrosos . A seguir, uma introdução estrutural do equipamento:

Estrutura: A estrutura é a estrutura principal de toda a máquina de fundição sob pressão. É feita de ferro fundido ou aço de alta resistência e pode suportar o peso de todo o equipamento.

Sistema de injeção: O sistema de injeção é composto principalmente por um cilindro de injeção, um cilindro de injeção, um bico, etc. O cilindro de injeção é responsável por pressionar a liga fundida da câmara fria para o molde. O cilindro de injeção controla a velocidade e a pressão da prensagem. O bico conecta a câmara fria e o molde para controlar o fluxo da liga fundida.

Sistema de molde: O molde consiste em um assento de molde, uma placa fixa, uma placa de molde móvel, um assento de placa de molde móvel, etc. O sistema de molde é usado para formar o formato do produto metálico e completar o processo de fundição por meio da abertura, fechamento e movimento do molde.

Sistema hidráulico: O sistema hidráulico fornece a potência necessária, incluindo bombas hidráulicas, cilindros hidráulicos, tubos de óleo, etc. Ele é responsável por acionar vários componentes hidráulicos para realizar a ação e o controle da máquina de fundição sob pressão.

Sistema de controle: O sistema de controle monitora e controla o processo de operação da máquina de fundição sob pressão por meio de componentes elétricos, sensores, CLP, etc., incluindo o ajuste e a regulação de parâmetros como temperatura, pressão e velocidade.

As máquinas de fundição sob pressão com câmara fria horizontal apresentam certas vantagens em relação a outros tipos de máquinas de fundição sob pressão, como a adequação para peças fundidas maiores e mais complexas, maiores velocidades de injeção e facilidade de instalação e ajuste do molde. No entanto, em aplicações específicas, a seleção de uma estrutura da máquina de fundição sob pressão ainda precisa considerar vários fatores, como requisitos do produto e requisitos do processo.
